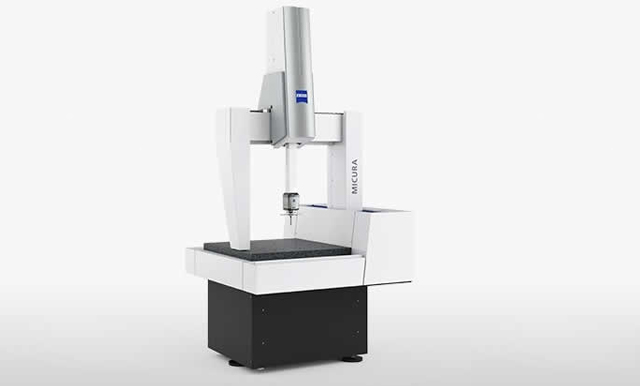

MICURA 小型工件的高精度

MICURA树立了紧凑型测量机的标杆。尽管尺寸较小，但在测量精度方面毫不逊色。MICURA配备蔡司VAST XT gold扫描探头与navigator技术。

可选探头:
可选软件:

产品详情

小型化与高精度

工业生产中的零部件日趋小型化，同时对测量精度的要求也在不断提高，MICURA正是针对这一全新需求定制的解决方案。MICURA采用蔡司VAST XT gold扫描探头与navigator技术, 可在主动式扫描时获得微米级的测量精度。它尤其适于测量用于光学和电子产品的结构复杂的小型工件。尽管采用紧凑型设计，系统却具备500 x 500 x 500毫米的测量能力——性能远超同类产品。

精准的高速扫描

蔡司VAST XT gold探头具有高速扫描功能，除可在较短时间测定几何特征外，还可精准测量及评定形状误差如圆度、平面度等特性。探针最小直径仅为0.3毫米。

高速扫描：VAST navigator

PRISMO navigator可快速获取高精准度的测量结果。navigator技术是为蔡司所研发的高速高精度扫描技术。智能优化参数设定以确保测量的精准度。得益于切线逼近扫描、螺旋扫描和测针快速动态校准等功能，可进一步缩短测量时间。

计算机辅助精度修正（CAA)

PRISMO navigator可实现对测量机动态误差的有效补偿，从而确保即便于高速扫描过程中仍可获得理想的测量精度。

操作与人体工学

全新设计控制面板，配备LCD显示屏及双手柄控制面板，使用方便快捷。

成熟的设计


  • 工业陶瓷导轨和大型轴承座可大大降低外界环境的影响
  • 四面环抱的蔡司气浮轴承确保更好的稳定性和测量精度
  • 蔡司MICURA同时配备工件温度传感器
  • 可实现测量力的高效控制，适用于敏感材料
  • 控制柜、软件、探头和其他组件均来自蔡司，彼此高度适配


典型应用


  • 轴承类等高精密机加工零部件
  • 公差要求较小的活塞和轴类部件
  • 人工关节
  • 齿轮
  • 光学元件


测量范围

VAST XT gold 主动扫描“全系统兼容”

在所有需要大型测针配置和高精度表现的测量应用中，VAST主动式探头系列扮演了至关重要的角色。VAST XT gold 奠定了主动式扫描技术的基础。

VAST XT gold额外配备了一套测量系统。测量力可根据测量任务进行配置，其也可用于一系列的修正程序。

除了主动式扫描，此探头也支持单点测量：例如，VAST XT gold让您能灵活使用复杂的测针配置并提供了自动定心功能。

凭借其高速扫描的能力，VAST XT gold可满足您的任务需求：形状和位置的测量、曲线和自由曲面的测量，以及逆向工程。应用范围涵盖塑料加工零件、泡沫塑料、制动零件 、曲柄轴、发动机和涡轮叶片。


长度测量误差E0

自0.7 + L/400 μm起

测量范围

X Y
 Z
5/5/5 500 500 500
